Respuesta Nº 12

12- Verificar las leyes de De Morgan, mediante tablas de verdad. Dibujar los circuitos.



(A+B)'  =  A'  º   B'


A       B            A+B        (A+B)'      A'      B'             A'  º  B'

0        0            0              1              1        1              1

0        1            1              0              1        0              0

1        0            1              0              0        1              0

1        1            1              0              0        0              0





(A º B)' =  A'  +  B'


A       B            AºB        (AºB)'      A'      B'             A'  +  B'

0        0            0              1              1        1              1

0        1            0              1              1        0              1

1        0            0              1              0        1              1

1        1            1              0              0        0              0

Respuesta Nº 11

11- Dibujar el siguiente circuito utilizando circuitos integrados de la familia TTL (74xx).

Respuesta Nº 10

10-Para las siguientes funciones, dar la tabla de verdad y el circuito.

Respuesta Nº 9

9- Construir una función OR de 5 entradas, utilizando solamente compuertas or de 2 entradas.

Respuesta Nº 8

8-Analizar los siguientes circuitos:
Dar la función y la tabla de verdad.

1-

F= A'. B' + A . B

A	B	A’	B’	A.B	A’.B’	A’.B’+A.B
0	0	1	1	0	1	1
0	1	1	0	0	0	0
1	0	0	1	0	0	0
1	1	0	0	1	0	1

 2-

Respuesta Nº 7

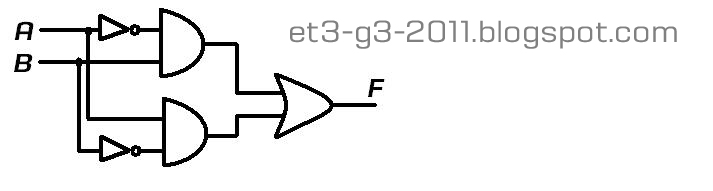

7- Analizar el siguiente circuito realizando la función y la tabla de verdad.



  F= A'.B+A.B'

A	B	A’	B’	A’.B	A.B’	A’.B+A.B’
0	0	1	1	0	0	0
0	1	1	0	1	0	1
1	0	0	1	0	1	1
1	1	0	0	0	0	0

Respuesta Nº 6

6- Los siguientes trenes de pulso se encuentran aplicados a compuertas and, or, xor, nand, nor y xnor de tres entradas. Dibujar los trenes de pulsos a la salida de cada una de ellas.

Respuesta Nº 5

5- Para las compuertas nand, nor y xnor de tres entradas dar la función, el símbolo y la tabla de verdad.


Compuertas NAND (de 2, 3, 4 entradas) y su función, su símbolo y su tabla de verdad.



Compuertas NOR (de 2, 3, 4 entradas) y su función, su símbolo y su tabla de verdad.



Compuertas XNOR (de 2, 3, 4 entradas) y su función, su símbolo y su tabla de verdad.

Respuesta Nº 4

4- Buscar el pinout de todos los circuitos integrados de las familias CMOS (40xx) y TTL (74xx) que contengan solamente compuertas e inversores.


Familia CMOS:



Cuádruple Compuerta OR:


Con Buffer de Salida:


4071B, CD4071 ,CD4071B, MC14071B

Séxtuple Circuito Inversor:

4069, CD4069, CD4069UB, MC14069UB, UPC4069UBC

Disparadores Schmitt:

CD40106, CD40106B, MC14584, 40014

Cuádruple Compuerta AND:

Con Buffer de Salida:

4081B, CD4081 ,CD4081B, MC14081B

Cuádruple Compuerta OR-EX (XOR):

4070B, CD4070, CD4070B, MC14070

4030B, CD4030, MC14030

Cuádruple Compuerta NAND:

4011, CD4011, MC14011

Con Buffer de Salida:

4011B, CD4011BC, CD4011BM, MC14011B

Disparadores Schmitt:

4093B, CD4093B, MC14093B

Cuádruple Compuerta NOR-EX:

CD4077, MC14077

Cuádruple Compuerta NOR:

CD4001, MC14001

Con Buffer de Salida:

4001B, CD4001BC, CD4001BM, MC14001B

Familia TTL:

Séxtuple Inversor:

Sin salida buffer:

SN7404, SN74H04, SN74L04, SN74LS04, SN74S04

SN7405, SN74H05, SN74LS05, SN74S05

Con Salida Buffer:

SN7406, SN7416

Cuádruple Compuerta AND:

Sin Salida Buffer:

SN7408, SN74L08, SN74LS08

SN7409, SN74L09, SN74LS09

Cuádruple Compuera OR:

Sin Salida Buffer:

SN7432, SN74LS32, SN74S32

Cuádrupe Compuerta

OR-Exclusiva:

7486, 74S86, 74LS86, 74HC86

DL086

Dispositivos con salida de colector abierto:

74136, 74LS136

-------

Vcc=5,5V

Cuádruple Compuerta NAND:

Sin Salida Buffer:

SN7400, SN74H00, SN74L00, SN74LS00 y SN74S00

SNSN74H01

SN7403, SN74L03, SN74LS03, SN74S03

Para interface de alto voltaje(15V):

SN7426, SN74LS26

Con Salida Buffer:

SN7437, SN74LS37, SN74S37

SN7438, SN74LS38, SN74S38



Cuádruple Compuerta NOR:

Sin Salida Buffer:

SN7402, SN74L02, SN74LS02, SN74S02

Con Salida Buffer:

SN7428, SN74LS28

SN7433, SN74LS33

Cuádruple Compuerta

NOR-Exclusiva:

74266, 74HC266, 74LS266, 74AHCT266
